概 述

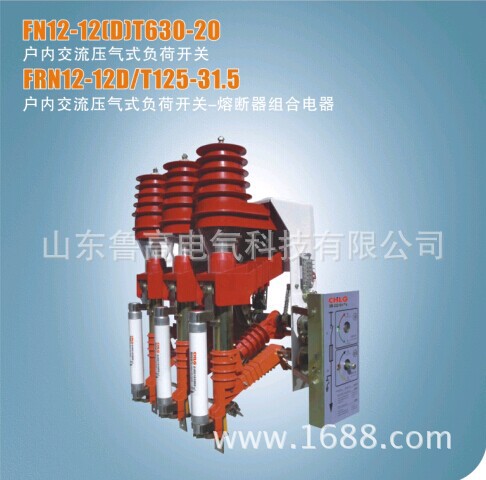

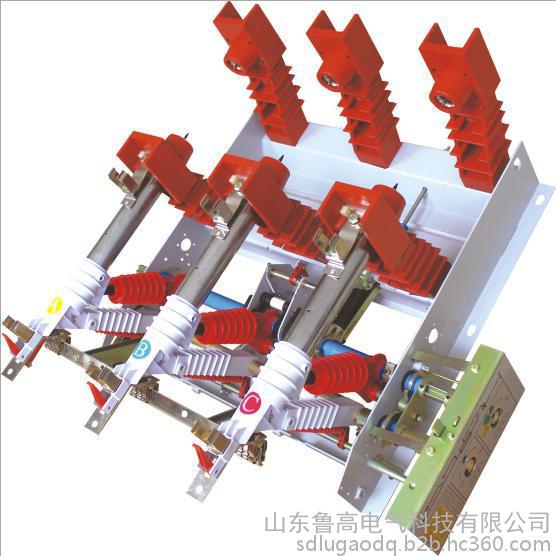

FKRN12-12D系列压气式负荷开关是在12kV配电系统中用于关合、开断正常额定电流，并能承载关合短路电流的一种开关设备。其与高压限流熔断器及脱扣装置构成FKRN12-12D系列压所式负荷开关熔断器组合电器，具备开断直至额定短路电流的能力。主要用于变压器的保护和线路的切换，作为配电系统中环网开关柜与箱式变电站的高压元件之用。
主要技术参数
| 名称 | 单位 | FKN12-12/630 | FKRN12-12D/125 | |
| 额定电压 | KV | 12 | 12 | |
| 额定电流 | A | 630 | 125 | |
| 额定频率 | Hz | 50 | 50 | |
| 额定雷电冲击耐 | 相间、对地 | kV | 75 | 75 |
| 隔离断口 | 85 | 85 | ||
| 工频耐受电压 | 相间、对地 | 42 | 42 | |
| 隔离断口 | 48 | 48 | ||
| 额定短路耐受电流 | 负荷开关 | kA | 20 |
|
| 接地开关 | 20 |
| ||
| 额定短路持续时间 | 负荷开关 | S | 4 |
|
| 接地开关 | 2 |
| ||
| 额定短路关合电流(峰值) | kA | 50 |
| |
| 额定开断电流 | 有功负载开断电流 | A | 630 |
|
| 闭环开断电流 | 630 |
| ||
| 5%有功负载开断电流 | 31.5 |
| ||
| 电缆充电电流 | 10 | 10 | ||
| 开断空载变压器容量 | kVA | 1250 | 1250 | |
| 额定短路开断电流(限流熔断器) | kA |
| 31.5 | |
| 额定转移电流 | A |
| 1200 | |
| 机械寿命 | 次 | 2000 | 2000 | |
外形尺寸
